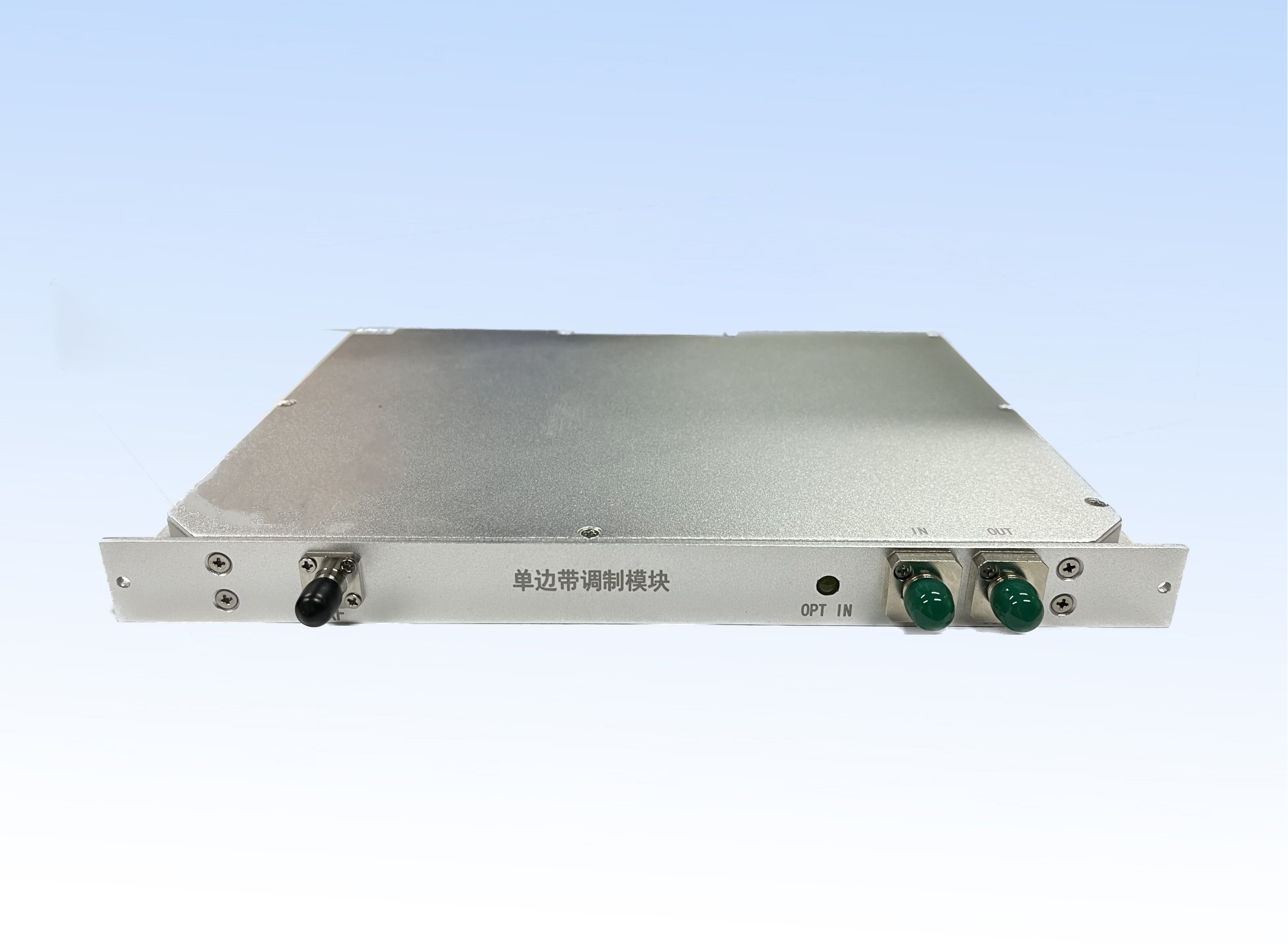

Rof Elektrooptischer Modulator 1550nm Unterdrückungsträger Einseitenbandmodulator (SSB)
Besonderheit
* Geringe Einfügedämpfung
* Hohe Betriebsbandbreite
* AC220V
Anwendung
• Optisches Fasersensorsystem
• Mikrowellenphotonik
• Lehr- und Experimentierdemonstrationssystem
• Unterdrückung der Träger-Seitenbandmodulation zur Erzielung einer einstellbaren Wellenlänge

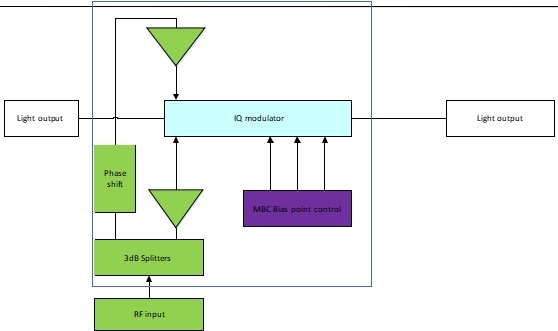

Prinzipdiagramm
Parameter
Leistungsparameter
| Parameter | Symbol | Min | Typ | Max | Einheit | |
| HF-Modulationssignal (vom Benutzer bereitzustellen) | ||||||
| Eingangssignal | 1 | 20 | GHz | |||
| Signalformat | Sinus, einseitig | |||||
| Impedanzanpassung | 50 | Ω | ||||
| Signalamplitude | 200 | mVp-p | ||||
| Parameter der Trägerlichtquelle (vom Benutzer angegeben) | ||||||
| Lasertyp | DFB-Lichtquelle oder Wellenlängen-abstimmbare Lichtquelle DFB | |||||
| Wellenlänge | 1525 | 1565 | nm | |||
| Linienbreite | - | 1 | MHz | |||
| Polarisations-Extinktionsverhältnis | 20 | - | dB | |||
| Leistung | 10 | 100 | mW | |||
| Spezifikationsparameter | ||||||
| Modulatortyp | X-förmiger doppelter paralleler MZ-Modulator | |||||
| Modulatorbandbreite S21@3dB | 16 | 18 | - | GHz | |||||
| Einfügungsverlust | 5 | 6 | 7 | dB | |||||
| Zwitschern | 0,1 | 0 | 0,1 | - | |||||
| Rücklaufverlust | 45 | 50 € | - | dB | |||||
| HF-Treiber-Bandbreite S21@3dB | 15 | 18 | GHz | ||||||
| Bias-Regler-Parameter | |||||||||
| Automatischer Rückkopplungs-Bias-Regler | Jitter-Modus | ||||||||
| Dithering-Signalfrequenz | 400 | 1000 | 1400 | Hz | |||||
| Jitter-Signalamplitude | 10 | 50 | 1000 | mV | |||||
| Voreingestellter Betriebspunkt | Tiefster Punkt | ||||||||
| Optisches Ausgangssignal CS-SSB | |||||||||
| Seitenbandunterdrückungsverhältnis bei 1530 nm | 20 | 22 | - | dB | |||||
| Schnittstelle | |||||||||
| Optische Steckverbinder | Standard-Panda-Polarisationsfaser FC/APC | ||||||||
| Eingangsschnittstelle für HF-Signale | SMA (50 Ω) | ||||||||
| Bias-Controller-Schnittstelle | USB | ||||||||
| Weitere Parameter | |||||||||
| Betriebstemperatur | +15 | - | +35 | ℃ | |||||
| Lagertemperatur | -40 | - | +75 | ℃ | |||||
| Stromversorgung | 110 | - | 240 | V | |||||
| 50 | - | 60 | Hz | ||||||
| Größe des Gerätechassis | 1U | ||||||||
| Gerätegewicht | - | 3 | - | Kg | |||||

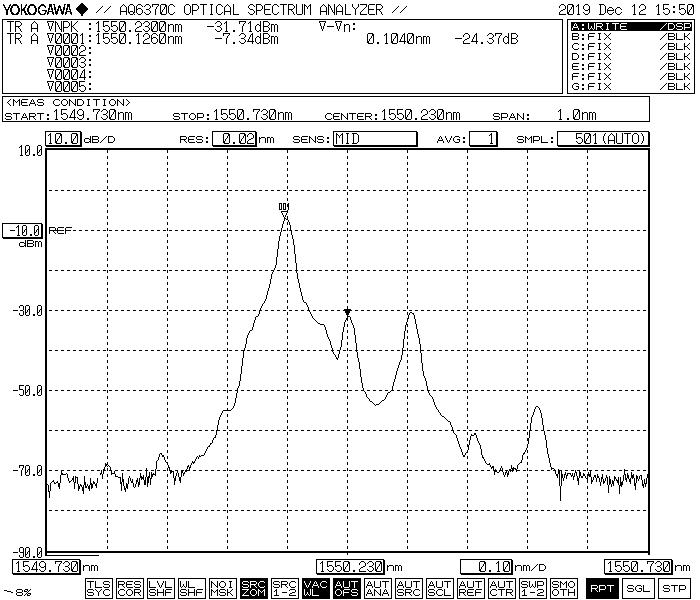

Testergebnisse
Bestellinformationen
| R | ModBOX-SSB | XX | XX | XX | XX |
| Modulator Typ : | Betriebswellenlänge: | Betriebsbandbreite: | Eingang Ausgang optische Faser: | Glasfaserspleiß: FA---FC/APC | |
| ModBOX-SSB --- | 15–1550 nm | 10G---10GHz | PP---PM/PM | FP---FC/PC | |
| Unterdrückungsträger-Einseitenbandmodulation | 20G---20GHz | SP---Benutzer angegeben | |||
* Bitte kontaktieren Sie unseren Verkäufer, falls Sie spezielle Wünsche haben.
