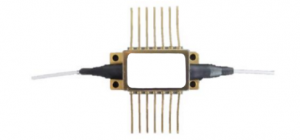

Rof Butterfly SOA Optischer Verstärker Butterfly Halbleiter optischer Verstärker
Besonderheit
Hohe Verstärkung
Geringer Stromverbrauch
Geringer polarisationsabhängiger Verlust
Hohes Aussterbeverhältnis
Unterstützt Temperaturüberwachung und thermoelektrische TEC-Steuerung
Anwendung
Herstellung und Leistungsprüfung von optischen Fasergeräten
Kleinsignal-Leistungsverstärkung
Forschungsgebiet im Labor
Glasfaser-Kommunikationssystem
Parameter
| Parameter | Funktionszustand | Einheit | Min | Typ | Max |
| Betriebswellenlängenbereich |
| nm | 1490 |
| 1590 |
| Bandbreite | @-3dB | nm | 55 |
| 60 |
| Gesättigte optische Leistung | If=250mA | dBm | 12 |
| 15 |
| Kleinsignalverstärkung | If=250mA Pin=-25dBm | dB | 25 |
| 30 |
| Sättigungsausgangsverstärkung | If=250mA | dB | 12 |
|
|
| Betriebsstrom |
| mA |
| 250 | 400 |
| Durchlassspannung |
| V |
|
| 1.8 |
| Aussterbeverhältnis | If=250mA/If=-0,4mA Pin=0dBm | dB |
| 50 |
|
| TEC-Strom |
| A |
|
| 1.8 |
| TEC-Spannung |
| V |
|
| 3.4 |
| Polarisationsabhängige Verstärkung |
| dB |
| 1,5 | 2 |
| Thermistorwiderstand | T=25℃ | KΩ | 9,5 | 10 | 10,5 |
| Thermistorstrom |
| mA |
|
| 5 |
| Betriebstemperatur |
| ℃ | -10 |
| 70 |
| Lagertemperatur |
| ℃ |
|
| 85 |
Charakteristische Kurve
Strukturelle Dimension
