Rof 3GHz/6GHz Mikrowellen-Transceiver-Modul mit HF-über-Glasfaser-Verbindung und analogem fotoelektrischem Empfänger
Beschreibung
Produktmerkmale
Betriebswellenlänge: 1100-1650 nm
Betriebsfrequenzbandbreite: 300 Hz bis 3 GHz, 10 kHz bis 6 GHz
Rauscharm, hohe Verstärkung
Anwendung
Optische Pulssignaldetektion
Breitbandiger analoger optischer Signalempfang
Parameter
| Parameter | Symbol | Einheit | Min | Typ | Max | Bemerkung |
| Betriebswellenlänge | λ | nm | 900 | 1310&1550 | 1650 | |
| -3dB Bandbreite | BW | Hz | 300 | 3G | Rof-PR-3G | |
| 10.000 | 6 GHz | Rof-PR-6G | ||||
| In-Band-Ebenheit | fL | dB | ±1 | ±1,5 | ||
| Minimale optische Eingangsleistung | Pmin | uW | 5 | l=1550 nm | ||
| Maximale optische Eingangsleistung | Pmax | mW | 6 | l=1550 nm | ||
| Umwandlungsgewinn | G | VW | 800 | 900 | Test im hochohmigen Zustand | |
| Maximaler Ausgangsspannungshub | Vout | Vpp | 5 | 5,5 | Test im hochohmigen Zustand | |
| Stehende Welle | S22 | dB | -10 | |||
| Ladespannung | P | V | DC 5 | |||
| Eingangsanschluss | FC / APC | |||||
| Ausgangsanschluss | SMA(f) | |||||
| Ausgangsimpedanz | Z | Ω | 50 Ω | |||
| Ausgangskopplungsmodus | Wechselstromkopplung | |||||
| Abmessungen(L × W × H) | mm | 49,5 x 22 x 15 mm | ||||
Grenzwertbedingungen
| Parameter | Symbol | Einheit | Min | Typ | Max |
| Eingangsleistungsbereich | Stift | mW | 10 | ||
| Betriebstemperatur | Spitze | °C | 5 | 50 | |
| Lagertemperatur | Tst | °C | -40 | 85 |
Charakteristische Kurve
Testbedingungen: Innenraum, Temperatur 23±5℃
(1) Die Antwortbandbreite des Test-Frontends (Senders) sollte 300 Hz bis 3 GHz abdecken und eine gute Flachheit aufweisen.
(2) Die Frequenzgangkurve wird mit einem Vektornetzwerkanalysator gemessen. Aufgrund der unteren Grenzfrequenz des Netzwerkanalysators wird die tatsächliche Ausgangswellenform des 300-Hz-Niederfrequenzsignals mit einem Oszilloskop geprüft. Dabei wird nachgewiesen, dass der Empfänger bei einer Frequenz von 300 Hz ordnungsgemäß funktioniert.

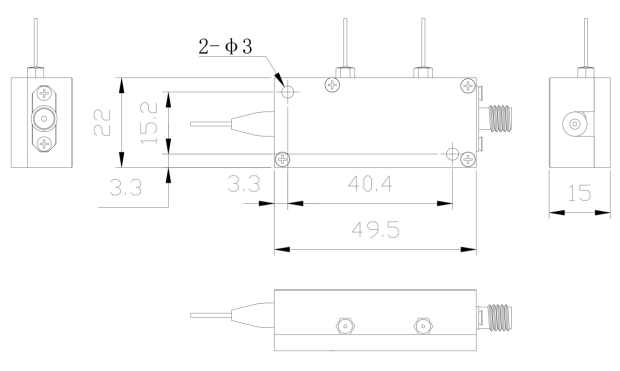

Strukturabmessung (mm)
Bestellinformationen
| ROF-TDS | B | C |
| Analog fotoelektrischer Empfänger | 3dBBandbreite：3G---3GHz 6G---6GHz
| Glasfaserstecker：FA---FC/APC FP---FC/PC SP---Kundenspezifische Anpassung |
* Bitte kontaktieren Sie unseren Verkäufer, falls Sie spezielle Wünsche haben.
