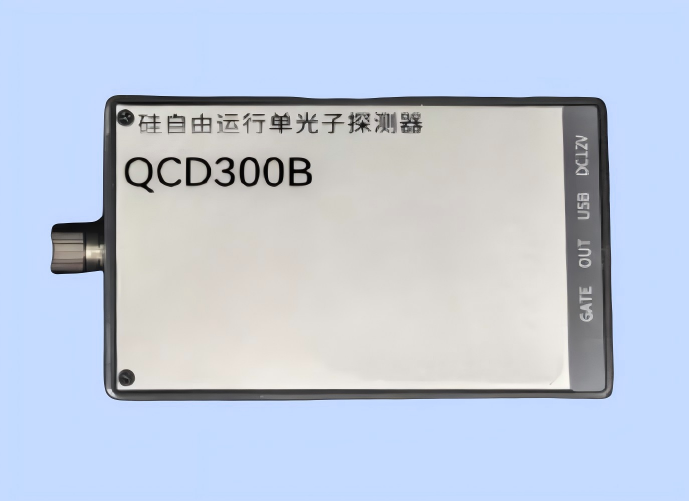

ROF-Si-Photodetektor, Lawinenphotodioden, freilaufender Einzelphotonendetektor
Besonderheit
- Einzelphotonendetektion: Fähig zur Detektion von Einzelphotonensignalen im sichtbaren Lichtbereich;
- USB-Kommunikation: Unterstützt die Kommunikation mit dem Host-Computer über das USB 2.0-Protokoll und ermöglicht so das Herunterladen von Parameterkonfigurationen, Statusmeldungen, das Hochladen von Daten und damit verbundene Debugging-Funktionen;
- Hohe Zuverlässigkeit: Gewährleistet die Stabilität der Systemleistung bei unterschiedlichen Umgebungstemperaturen durch aktive Stabilisierungsalgorithmen;
- Wartungsfreundlich: Unterstützt die Echtzeitüberwachung und -steuerung des Systemstatus;
Anwendung
Zu den Anwendungsgebieten der freilaufenden Silizium-Einzelphotonendetektoren der Serie R-QCD300 gehören: Einzelphotonen-Lidar, Fluoreszenzlebensdauermessung, Einzelphotonen-Bildgebung, Quantenkommunikation, Quantenoptik, optische Zeitbereichsreflexion usw. Typische Anwendungen sind in der folgenden Abbildung dargestellt.
Abbildung 1 Schematische Darstellung typischer Anwendungsszenarien des Produkts
In Anwendungen wie Einzelphotonen-Lidar und Einzelphotonen-Bildgebung wird ein gepulster Laserstrahl auf das Zielobjekt gerichtet. Die Signalphotonen werden beim Auftreffen auf Moleküle in der Luft oder auf feste Objekte gestreut oder reflektiert. Die gestreuten oder diffus reflektierten Echophotonen werden nach dem Auffangen am Laseremissionspunkt erfasst. Diese Signale werden mit Einzelphotonendetektoren detektiert und zusammen mit den Laseremissionssignalen mithilfe von Zeit-Digital-Wandlern analysiert, um die Photonenlaufzeit zu bestimmen. Abschließend wird die Entfernung zum Zielobjekt mithilfe der Lichtgeschwindigkeit berechnet. In atmosphärischen Lidar-Anwendungen wird das von der Atmosphäre zurückgestreute Laserlicht detektiert, um physikalische Informationen über die Atmosphäre zu gewinnen. In dreidimensionalen Bildgebungs-Lidar-Anwendungen wird die Entfernungsinformation jedes Pixels durch Scannen erfasst und anschließend das dreidimensionale Bild des erfassten Ziels mithilfe von Bildgebungsalgorithmen präzise rekonstruiert. Aufgrund des umgekehrt quadratischen Zusammenhangs zwischen der Leistung des vom Lidar empfangenen Echosignals und der Detektionsentfernung nimmt die Signalstärke mit zunehmender Entfernung stark ab. Da der Laserstrahl auf seinem Weg durch die Atmosphäre gestreut und absorbiert wird, nimmt die Signalstärke zusätzlich ab. Im Vergleich zu herkömmlichen Fotodetektoren weisen Einzelphotonendetektoren eine höhere Empfindlichkeit auf und können auf einzelne Photonensignale reagieren. Dies ermöglicht die Detektion über größere Entfernungen und reduziert die Abhängigkeit von der Laserleistung.
Parameter
| PProjekt | R-QCD300B-S-3 | |
| Parameterindikatoren | Ansprechwellenlänge | 400 - 900 nm |
| Anzahl der Kanäle | Einzelkanal | |
| Kopplungsmethode | 62,5 µm/105 µm Multimode-Faser @ UPC-Schnittstelle | |
| Nachweiseffizienz bei λ=850nm | Maximal 65 %, typischer Wert 60 % | |
| Dunkelzählrate | ≤100 cps | |
| Wahrscheinlichkeit nach dem Puls | ≤ 8 % bei 100 ns Totzeit | |
| Zeitzittern | Mindestens 350 ps, typischer Wert 500 ps | |
| Totzeitanpassung | 0 ns-63 ns | |
| Sättigungszählrate | ≥ 8Mcps@100ns Todeszeit | |
| Spezifikationen | Größe | Breite 110 mm, Höhe 35 mm, Tiefe 72 mm |
| Gewicht | Nettogewicht ca. 300 g | |
| Stromversorgung | Gleichstrom 12 V | |
| Maximale Leistungsaufnahme der gesamten Maschine | ≤8W | |
| Anpassungsfähigkeit an die Umwelt | Betriebstemperatur | -10～55℃ |
| Lagertemperatur | -40～85℃ | |
| Betriebsfeuchtigkeit | 10%～90 % relative Luftfeuchtigkeit | |
| Lagerfeuchtigkeit | 10%～90 % relative Luftfeuchtigkeit | |
*Bitte kontaktieren Sie unseren Verkäufer, falls Sie spezielle Wünsche haben.
